微阻緩閉止回閥HH44X

HH44X微阻緩閉止回閥概述：

HH44X微阻緩閉止回閥工作原理是靠進水口介質的流速水頭作用，閥瓣自動開啟使介質通過。閥體內的壓力水通過微量閥流進活塞組件的后腔，將活塞從活塞腔內推出。當水流停止時(或水泵突然停止運行時)，由于閥瓣的自重和水倒流的作用，使閥瓣自動關閉。但是由于活塞處于推出位置，頂住閥瓣，使閥瓣不能將閥口全部關閉還剩余20%的開度使水流通過，這時就減弱了水錘壓力。當閥瓣壓在活塞的端部時，由于反作用力的產生，使活塞后腔的水阻止活塞退出，亦阻止閥瓣的關閉，這時只能通過微量調節閥緩緩流回隔離裝置，使閥瓣徐徐關閉。閥瓣分成快速和緩慢兩步關閉達到了既防逆又減弱水錘的作用。活塞伸出長短決定了閥瓣緩閉的開度。緩閉開度大，水錘小，延長關閉時間；反之，開度小，會產生破壞性水錘。

本產品在結構上采用了緩閉開度調節器，即用拉桿對活塞伸出的長度進行控制。管路的長短決定水錘峰值的周期，為了適應各種系統的緩閉時間的要求，本閥設制了一個微量調節閥，可根據水錘峰值到來的時間長短，準確控制活塞后腔壓縮水的流量，也就是控制閥瓣的緩閉時間。關閉時間由0～60s任意調節。

止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型，通式升降式止回閥應安裝于水平管路上，立式升降式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動，旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。注意：止回閥只允許介質向一個方向流動，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。

HH44X微阻緩閉止回閥參數：

公稱通徑：DN40-DN1200

公稱壓力：1.6Mpa-2.5Mpa

適用溫度：-10℃～85℃

適用介質：水、油

閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼

連接方式：法蘭連接

緩閉時間：0秒-60秒

法蘭標準：GB/T 17241.6；GB/T 9113

試驗標準：GB/T 13927；API 598

HH44X微阻緩閉止回閥特性：

①當水介質倒流時，閥瓣先速閉后緩閉，緩閉時間可在0`60秒內任意調節；

②當管路中介質倒流時可調節到所產生的水錘峰值水大于工作壓力的1.5倍；

③介質倒流時，可調節到水泵倒轉速度不超過電機額定轉速的1.3倍。

HH44X微阻緩閉止回閥尺寸：

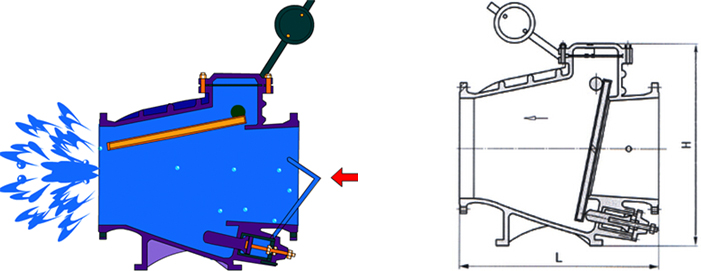

主要連接外形和尺寸：

注：此外形尺寸為1.6Mpa壓力止回閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。

HH44X微阻緩閉止回閥主要由閥體、閥蓋、閥板、平衡砣、活塞和調節閥組成，用于給排水管道，安裝在水泵出口處用來防止介質逆流和消防破壞性水錘。具有閥瓣輕、開度大、節電效果顯著、流體阻力小、水錘消除結構 合理、密封性能可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪音等優點。
